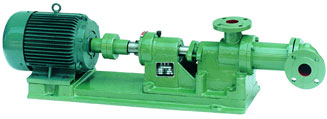

1-1B螺桿泵
I-1B系列螺桿泵是一種單螺桿式輸送泵，它的主要工作部件是偏心螺旋體的螺標（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱襯定子）。
銷售熱線：15702155128
- 產品概述
- 適用范圍
- 性能參數
- 結構特點
I-1B系列螺桿泵是一種單螺桿式輸送泵，它的主要工作部件是偏心螺旋體的螺標（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱襯定子）。其工作原理是當電機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另一方面它又沿襯套表面滾動，于是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體就向前推進一個螺距。隨著螺桿的連續傳動，液體以螺旋方式以一個密封腔向另一個密封腔，擠出泵體。
| 型號 |
理論流量 QMPa （m3/h） |
流量 （ T/時） |
揚程 （m） |
吸程 （m） |
進出口徑 |
轉速 （r/min） |
配用電機 （K/w） |
工作壓力 （kg/cm2） |
| 老型I-1B1寸 | 1.8 | 1.1 | 30 | 2 | 25 | 960 | 2.2 | 3 |
| I-1B1寸 | 2.39 | 1.5 | 50 | 2 | 25 | 960 | 1.1 | 5 |
| 老型I-1B1.5寸 | 4.8 | 3 | 80 | 2 | 40 | 960 | 3 | 8 |
| I-1B1.5寸 | 5.2 | 3.2 | 80 | 3 | 40 | 960 | 2.2 | 8 |
| I-1B2寸 | 8.85 | 5.6 | 80 | 3 | 50 | 960 | 3 | 8 |
| I-1B2.5寸 | 10.6 | 6.5 | 60 | 3 | 65 | 960 | 3 | 6 |
| 老型I-1B3寸 | 15 | 10 | 60 | 3 | 75 | 960 | 7.5 | 6 |
| I-1B3寸 | 18.1 | 12 | 60 | 3 | 75 | 960 | 5.5 | 6 |
| I-1B4寸 | 24 | 16 | 60 | 3 | 100 | 960 | 7.5 | 6 |
| I-1B5寸 | 36 | 25 | 60 | 3 | 125 | 960 | 11 | 6 |
| 老型I-1B5寸 | 27 | 19 | 60 | 3 | 125 | 960 | 11 | 6 |
| I-1B6寸 | 38 | 30 | 60 | 3 | 150 | 960 | 15 | 6 |
